6月3日，國網新疆電力有限公司電力科學研究院技術人員利用安控系統仿真測試平臺，完成了被測試安控系統的所有測試項目。測試結果顯示，安控系統目前運行狀態良好，各項功能都可正常使用。

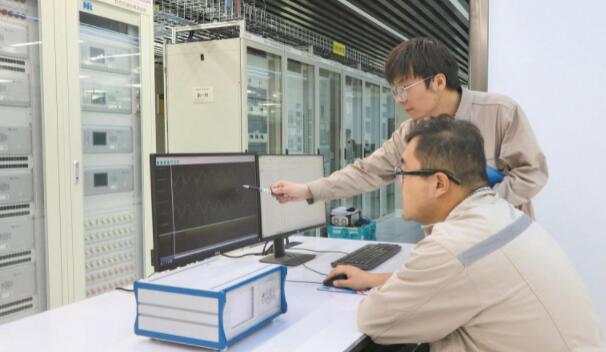

新疆電科院技術人員在實驗室開展安控系統仿真測試平臺測試。李勻 攝
安控系統全稱為安全穩定控制系統，是保障電網安全穩定運行的第二道防線。安控系統仿真測試平臺由新疆電科院依托新疆電力系統全過程仿真重點實驗室自主研發，可滿足出廠驗收、現場聯調等不同階段安控系統檢驗測試需求，大幅縮短安控系統測試時長，降低測試難度。
近年來，隨著特高壓加快建設和新能源快速發展，我國遠距離跨區輸電能力持續增強，同時，電力系統穩定特性日趨復雜。
“安控系統安裝在變電站、發電廠，是增強電網遠距離、大功率輸送能力的重要保障。”實驗室成員張路介紹，在電力系統出現故障時，安控系統可以通過執行預定的電網控制措施切除相關的電源或負荷，保持電力系統穩定運行。目前，新疆已建成“內供四環網、外送四通道”的主網架結構，供電面積超過130萬平方千米。新疆電網安控系統覆蓋率高、策略復雜。
安控系統需要開展測試，確保系統本身安全可靠運行。傳統的安控系統測試以人工操作為主，多為點對點的方式。在開展測試時，相關人員在兩個待測廠站之間用手機或站內會(huì )議系統溝通，調試效率較低，且難以準確模擬復雜故障時序下安控系統的動態性能。因此，亟須高效的檢測工具全面測試驗證安控系統的功能。
2018年1月，實驗室針對此問題組建了安控系統檢測及狀態評價技術攻關團隊，啟動包括測試終端和測試軟件的安控系統仿真測試平臺關鍵技術研究。
研發測試終端是第一步。安控系統測試涉及多套安控裝置。此前，安控系統測試使用的是繼電保護裝置測試儀器。而這種儀器只適用于測試單套裝置，無法模擬多套安控裝置之間相互影響的動態過程，這使得安控系統測試有一定的局限性。2018年7月，攻關團隊著手開發專門用于安控系統測試的硬件終端。
由于測試涉及多套安控裝置，為保證測試結果的準確性，測試終端需要同步輸出數據信號，并使測試結果自動返回。攻關團隊基于電網現有的通信網絡(luò )和衛星對時方法，攻克了數據信號多路同步輸出控制技術和報文主動召回技術，成功開發了專用測試終端，實現安控系統測試從點對點的局部測試變?yōu)橐稽c(diǎn)對多點的全面測試。
有了測試終端這一硬件，還需要開發相應的測試軟件。以往，安控系統測試需要人工計算、手動加量來校驗安控系統策略，測試結果需人工查看，可能存在不準確的情況。2019年10月，攻關團隊開發出測試軟件，將傳統的人工測試變?yōu)橐绘I智能測試，提升了安控系統測試的便捷性和智能性。
2020年年初，攻關團隊在實驗室環境下試用安控系統仿真測試平臺，發現該平臺無法滿足不同工程環境下獲取被測試安控系統動作時間的需求，便給平臺增加了開關量遠程傳送模塊，通過接入動作斷路器位置信號來計算動作時間，從而實現安控系統策略的全面閉環測試。
2021年3月，安控系統仿真測試平臺在昌吉東部電網一套安控系統投入運行前的聯調工作中首次實際應用，使聯調時間縮短了70%。此后，該平臺又在750千伏喀納斯變電站新建工程、750千伏木壘變電站新建工程等多個現場應用，提高了安控系統的測試效率。該平臺獲評國家電網有限公司第六屆青年創(chuàng )新創(chuàng )意大賽一等優秀成果。
目前，安控系統仿真測試平臺已在新疆電網全面推廣應用，實現了安控系統硬件、軟件、通信鏈路的全方位測試檢驗，測評效率與傳統現場測試方法相比提升3倍。
今年，針對安控系統仿真測試平臺在實際應用中出現的平臺響應速度慢、頁面設計過于復雜等問題，攻關團隊兩次優化測試終端和測試軟件，進一步提高了該平臺的智能化程度和使用便捷性。(李勻)
